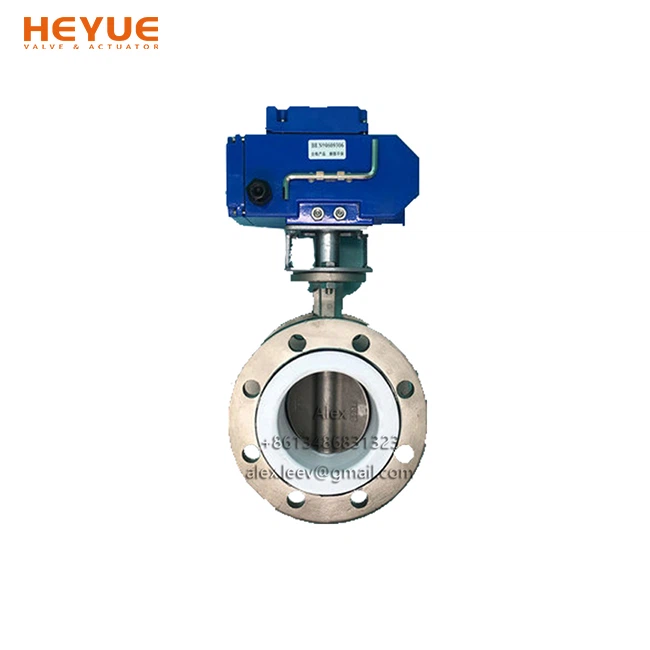

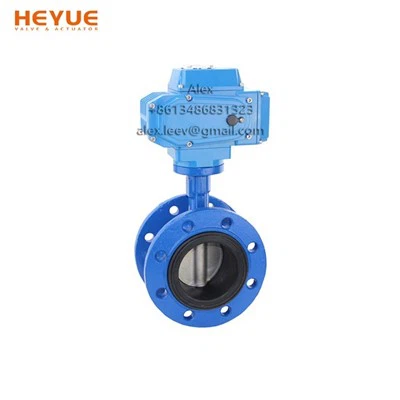

Електричний фланцевий поворотний клапан

A. Кінці подвійного фланцевого з'єднання.
B. Матеріал корпусу: пиловий чавун, SS304, SS316
C.М'яке сидіння: EPDM, PTFE, NBR, Silicon, Viton тощо.
D. Стандарт підключення: PN16, ANSI150LB, JIS 10K.
E. Тип приводу: УВІМК./ВИМК., 4-20 мА, модулюючий, інтелектуальний пульт дистанційного керування

Послати повідомлення

Опис

Електричний фланцевий поворотний клапан Введення

Електричний фланцевий поворотний клапан Heyue — це універсальне та ефективне рішення для керування потоком у промислових трубопроводах, яке поєднує в собі простоту конструкції поворотного клапана зі зручністю електричного приводу та надійністю фланцевих з’єднань. Фланцеві поворотні клапани забезпечують бездоганну автоматизацію, легке встановлення та тривалу -працездатність.

Ключові характеристики

Компактний дизайн:Завдяки обтічній структурі клапан мінімізує потреби в просторі при роботі з трубами великого діаметру (наприклад, DN500–DN1000).

М'яке ущільнення:Зазвичай сидіння з EPDM або PTEM забезпечує герметичність для не-корозійних середовищ (наприклад, води, повітря) при температурах до 150 градусів, для високих температур можна налаштувати сидіння з вітону або силікону.

Простота встановлення та експлуатації:Фланцева конструкція спрощує монтаж між фланцями трубопроводу з прокладками. Електричний привід усуває потребу в повітряних лініях, вимагаючи лише кабелю живлення та сигналу керування.

Багато-стандартні фланці:Відповідає DIN PN16, ANSI 150LB, JIS 10K та іншим міжнародним стандартам, що забезпечує легке встановлення та сумісність із глобальними системами трубопроводів.

Продуктивність приводу:Приводи з достатнім крутним моментом (відповідним до тиску в трубопроводі), регульованими межами ходу та сумісністю з керуючими сигналами (4-20 мА, 0-10 В або цифрові протоколи, такі як Modbus).

Відповідність нормативним вимогам:Переконайтеся, що клапан відповідає промисловим стандартам (ANSI B16.5 для фланців, API 609 для поворотних клапанів) і сертифікатам для вашої галузі (CE, SIL, ATEX для вибухонебезпечних середовищ).

Застосування:

Очищення води та стічних вод:Системи забору сирої води, системи фільтрації та скидання стічних вод, де вони ефективно регулюють великі витрати та витримують корозійні середовища.

Хімічна та промислова обробка:Поворотний клапан з фланцем роботи з кислотами, лугами та нафтопродуктами зі стійкими до корозії-матеріалами, що забезпечує безпеку та надійність у небезпечних процесах.

ОВК та автоматизація будівель:Балансує потік повітря в установках опалення, вентиляції та кондиціонування.

Іригація та протипожежний захист:Управління магістральними лініями водопостачання та спринклерними системами.

Технічний параметр подвійного фланцевого клапана
Номінальний діаметр	DN (мм)	50-1000
Номінальний тиск	PN (МПа)	0.6	1	1.6
Випробувальний тиск	Тест оболонки	0.9	1.5	2.4
	Тест на ущільнення	0.66	1.1	1.76
	Повітряний тест	0.6	0.6	0.6
Застосовне середовище	Повітря, вода, стічні води, пара, газ, нафта тощо
Операція	Ручні, черв'ячні, пневматичні, електро/моторні

компоненти	Матеріали
Корпус клапана	Сталь із сфероїдним графітом, лита сталь, легована сталь, нержавіюча сталь
диск	Сірий чавун, сталь з кулястим графітом, лита сталь, нержавіюча сталь, спеціальні матеріали
Кільце ущільнювача	Гума, PTFE
Шток клапана	2Cr13, нержавіюча сталь
Упаковка	У-кільце, гнучкий графіт

Вибір матеріалу ущільнення та відповідної температури
Матеріали	Хлоропреновий каучук	Нітрилбутадієновий каучук	Етиленпропіленовий каучук	Тефлон	Фторкаучук	Сира гума
Абревіатура	CR	NBR	EPDM	PTFE	ВІТОН	NBR
Модель	X або J	XA або JA	XB або JB	F, XC або JC	XE або JE	X1
Максимальна температура	82 градуси	93 градуси	150 градусів	232 градуси	204 градуси	85 градусів
Мінімальна температура	-40 градусів	-40 градусів	-40 градусів	-268 градусів	-23 градуси	-20 градусів
Застосовна температура	0~+80 градус	-20~+82 градусів	-40~+125 градусів	-30~+150 градусів


Іменний	обличчя до обличчя	Габаритний				Підключення Sізs(стандарт)
DN	обличчя до обличчя	довідка				0,6 МПа				1,0 МПа				1,6 МПа
мм	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	250	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	270	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	290	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	310	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	330	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	350	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	390	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	430	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	470	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	510	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	550	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	630	755	1995	850	900	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	710	910	2310	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	790	1030	2595	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	870	1140	2810	1100	980	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	950	1250	3100	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
