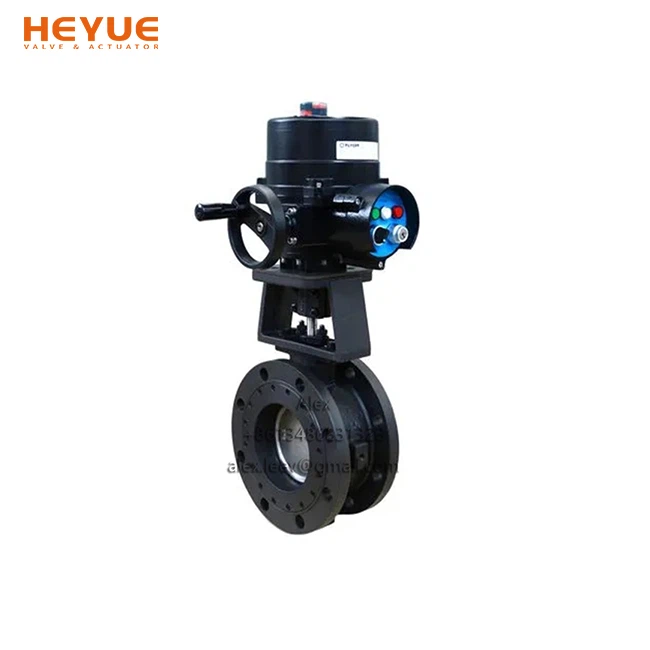

Подвійний ексцентричний поворотний клапан з електроприводом
A. Подвійний ексцентричний поворотний клапан з електроприводом має конструкцію подвійного ексцентрика для покращеної герметичності.
B. Він оснащений моторизованим приводом, який забезпечує точну та автоматизовану роботу клапана.
C. Цей клапан підходить для різних промислових застосувань, забезпечуючи надійний контроль потоку та ефективну роботу.
Опис
Удосконалюйте промислові системи керування потоком за допомогою високо-продуктивного подвійного ексцентрикового поворотного клапана HEYUE з електроприводом, розробленого для точності, довговічності та виняткової герметичності. Цей клапан поєднує в собі передову механічну конструкцію з електричним приводом, щоб забезпечити неперевершену надійність у складних умовах.
Основні характеристики:
Подвійний ексцентричний дизайн:Зменшує тертя об ущільнювальне кільце, мінімізуючи знос і подовжуючи термін служби.
Надійна конструкція диска типу "T"-:Забезпечує лінійний ущільнювальний контакт для нульового витоку та щільного-закриття.
Просте обслуговування та універсальність:Компактний дизайн спрощує монтаж і ремонт. Критичні компоненти (ущільнювальні кільця, ущільнювальні кільця, диск, вал) можна налаштувати з різних матеріалів відповідно до різних середовищ і температур.
Електричний привід:Забезпечує дистанційне керування, точну модуляцію та повну інтеграцію в автоматизовані системи для ефективної роботи.
Застосування:
Ідеально підходить для водних заводів, електростанцій, сталі (виплавлення), хімічної обробки, проектів джерел води та екологічних об'єктів. Особливо підходить для трубопровідних систем, де критично важливі надійне регулювання й перекриття-води, рідин або слабко агресивних середовищ.
Гарантія якості:
Виготовлений із високоякісних-матеріалів і розроблений відповідно до міжнародних стандартів, наш клапан гарантує нульовий витік і довгострокову-працездатність.Кожен клапан підтверджується повними сертифікатами та звітами про випробування матеріалів.
Перейдіть до інтелектуального керування потоком за допомогою електромоторного рішення Heyue. Зв’яжіться з Heyue, щоб дізнатися більше!

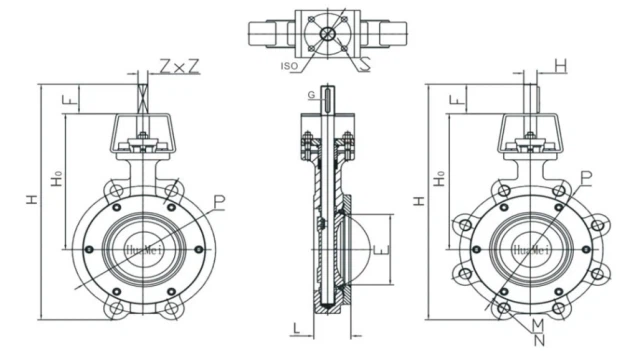

Параметри
|
D372F Високопродуктивний вафельний дисковий клапан із подвійним зсувом (ANSI КЛАС 150) |
||||||||||
|
|
||||||||||
|
РОЗМІР КЛАПАНА |
ВАФЕЛЬ H (мм) |
H0 (мм) |
L (мм) |
F (мм) |
Z×Z (H×G) |
M+N (16+N) |
P (мм) |
ISO5211 |
S |
|
|
мм |
ins |
|||||||||
|
50 |
2" |
258 |
193 |
43 |
20 |
11×11 |
16×4 |
120.7 |
F07 |
4×Ø10 |
|
65 |
2.5" |
262 |
193 |
46 |
20 |
11×11 |
16×4 |
130.7 |
F07 |
4×Ø10 |
|
80 |
3" |
294 |
218 |
49 |
20 |
11×11 |
16×4 |
152.4 |
F07 |
4×Ø10 |
|
100 |
4" |
338 |
239 |
52 |
20 |
14×14 |
16×8 |
190.5 |
F07 |
4×Ø10 |
|
125 |
5" |
377 |
263 |
56 |
25 |
17×17 |
20×8 |
215.9 |
F10 |
4×Ø12 |
|
150 |
6" |
402 |
277 |
61 |
25 |
17×17 |
20×8 |
241.3 |
F10 |
4×Ø12 |
|
200 |
8" |
469 |
317 |
64 |
25 |
17×17 |
20×8 |
281.45 |
F10 |
4×Ø12 |
|
250 |
10" |
535 |
348 |
71 |
32 |
22×22 |
24×12 |
366.95 |
F12 |
4×Ø16 |
|
300 |
12" |
625 |
400 |
82 |
45 |
27×27 |
24×12 |
431.8 |
F12 |
4×Ø16 |
|
350 |
14" |
698 |
417 |
92 |
45 |
27×27 |
27×12 |
476.25 |
F14 |
4×Ø18 |
|
400 |
16" |
798 |
476 |
102 |
45 |
27×27 |
30×16 |
539.75 |
F16 |
4×Ø22 |
|
450 |
18" |
864 |
564 |
114 |
50 |
36×36 |
30×16 |
599.85 |
F16 |
4×Ø22 |
|
500 |
20" |
945 |
592 |
127 |
50 |
36×36 |
30×20 |
693.8 |
F16 |
4×Ø22 |
|
600 |
24" |
1074 |
678 |
154 |
65 |
36×36 |
33×20 |
749.3 |
F16 |
4×Ø22 |
|
650 |
26" |
1170 |
708 |
165 |
65 |
46×46 |
33×24 |
806.45 |
F16 |
4×Ø22 |
|
700 |
28" |
1322 |
738 |
165 |
65 |
46×46 |
32×28 |
863.6 |
F16 |
4×Ø22 |
|
750 |
30" |
1302 |
773 |
191 |
100 |
22×80 |
33×28 |
914.4 |
F16 |
4×Ø22 |
|
800 |
32" |
1357 |
796 |
191 |
100 |
22×80 |
39×28 |
977.9 |
F25 |
8×Ø18 |
|
850 |
34" |
1444 |
856 |
197 |
100 |
22×80 |
39×28 |
1028.7 |
F25 |
8×Ø18 |
|
|
36" |
1500 |
925 |
210 |
100 |
22×80 |
39×32 |
1085.85 |
F30 |
8×Ø22 |
|
1000 |
40" |
1634 |
953 |
241 |
110 |
25×105 |
39×36 |
1200.15 |
F30 |
8×Ø22 |
|
1050 |
42" |
1690 |
979 |
241 |
110 |
25×105 |
39×36 |
1257.3 |
F30 |
8×Ø22 |
|
1200 |
48" |
1897 |
1102 |
254 |
120 |
32×115 |
39×44 |
1422.4 |
F30 |
8×Ø22 |
|
1350 |
54" |
2100 |
1209 |
273 |
130 |
36×140 |
45×44 |
1593.85 |
F35 |
8×Ø33 |
900|
D342F Високоефективний дисковий клапан з подвійним зсувом і фланцем |
||||||||
|
|
||||||||
|
(1) КЛАС ANSI 150 |
||||||||
|
РОЗМІР КЛАПАНА |
H (мм) |
H0 (мм) |
L (короткий, мм) |
F (мм) |
Z×Z (H×G) |
ISO5211 |
S |
|
|
мм |
ins |
|||||||
|
80 |
3" |
323 |
228 |
114 |
20 |
11×11 |
F07 |
4*10 |
|
100 |
4" |
372 |
258 |
127 |
20 |
14×14 |
F07 |
4*10 |
|
125 |
5" |
404 |
277 |
140 |
20 |
17×17 |
F10 |
4*12 |
|
150 |
6" |
431 |
291 |
140 |
20 |
17×17 |
F10 |
4*12 |
|
200 |
8" |
504 |
332.5 |
152 |
25 |
17×17 |
F10 |
4*12 |
|
250 |
10" |
551 |
348 |
165 |
25 |
22×22 |
F12 |
4*14 |
|
300 |
12" |
642 |
400 |
178 |
25 |
27×27 |
F12 |
4*14 |
|
350 |
14" |
738 |
461 |
190 |
32 |
27×27 |
F14 |
4*18 |
|
400 |
16" |
771 |
473 |
216 |
45 |
27×27 |
F16 |
4*22 |
|
450 |
18" |
906 |
588 |
222 |
45 |
36×36 |
F16 |
4*22 |
|
500 |
20" |
967 |
618 |
229 |
45 |
36×36 |
F16 |
4*22 |
|
600 |
24" |
1097 |
691 |
267 |
50 |
46×46 |
F16 |
4*22 |
|
750 |
30" |
1293 |
801 |
318 |
50 |
80×22 |
F16 |
4*22 |
|
900 |
36" |
1509 |
925 |
330 |
65 |
80×22 |
F30 |
8*22 |
|
(2) КЛАС ANSI 300 |
||||||||
|
РОЗМІР КЛАПАНА |
A (мм) |
B (мм) |
L (мм) |
F (мм) |
Z×Z (H×G) |
R |
S |
|
|
мм |
ins |
|||||||
|
80 |
3" |
323 |
228 |
180 |
20 |
14×14 |
F07 |
4*10 |
|
100 |
4" |
385 |
258 |
190 |
25 |
17×17 |
F07 |
4*10 |
|
125 |
5" |
418 |
277 |
200 |
25 |
17×17 |
F10 |
4*12 |
|
150 |
6" |
453 |
295 |
210 |
25 |
17×17 |
F10 |
4*12 |
|
200 |
8" |
520 |
330 |
230 |
32 |
22×22 |
F10 |
4*12 |
|
250 |
10" |
583 |
361 |
250 |
45 |
27×27 |
F12 |
4*16 |
|
300 |
12" |
694 |
433 |
270 |
45 |
27×27 |
F12 |
4*16 |
|
350 |
14" |
759 |
467 |
290 |
45 |
27×27 |
F14 |
4*18 |
|
400 |
16" |
910 |
586 |
310 |
50 |
36×36 |
F16 |
4*22 |
|
450 |
18" |
981 |
626 |
330 |
50 |
36×36 |
F16 |
4*22 |
|
500 |
20" |
1349 |
674 |
350 |
50 |
36×36 |
F16 |
4*22 |
|
600 |
24" |
1238 |
780 |
390 |
65 |
46×46 |
F16 |
4*22 |
Популярні Мітки: електричний моторизований подвійний ексцентричний поворотний клапан, Китай електричний моторизований подвійний ексцентричний поворотний клапан виробники, постачальники, фабрика
